Οριζόντια μηχανή βαρετή και άλεση

Το Horizontal Boring and Flening Machine είναι ένα ευπροσάρμοστο εργαλείο που χρησιμοποιείται για την κατεργασία ακριβείας μεγάλων και βαρέων τεμαχίων. Συνδυάζει τις δυνατότητες των εργασιών βαρετής και άλεσης, μαζί με προχωρημένα χαρακτηριστικά όπως το Multi - κίνηση του άξονα και τον έλεγχο CNC, για να επιτευχθούν ακριβείς και σύνθετες εργασίες κατεργασίας.

Αποστολή ερώτησής

2025 FRT

Εισαγωγή προϊόντος

Περιγραφή προϊόντων

Οριζόντια μηχανή βαρετή και άλεση

Μια οριζόντια μηχανή βαρετή και άλεση είναι ένα εξειδικευμένο εργαλείο μηχανικής κατεργασίας που συνδυάζει τις δυνατότητες τόσο της οριζόντιας μηχανής βαρετής όσο και της μηχανής άλεσης. Χρησιμοποιείται για την κατεργασία ακριβείας μεγάλων, βαρέων τεμαχίων που απαιτούν ακριβή τοποθέτηση και ακριβείς εργασίες κοπής. Το μηχάνημα χρησιμοποιείται συνήθως σε βιομηχανίες όπως η αεροδιαστημική, η αυτοκινητοβιομηχανία και η κατασκευή για την παραγωγή σύνθετων εξαρτημάτων όπως μπλοκ κινητήρα, κιβώτια ταχυτήτων και στροβίλους.

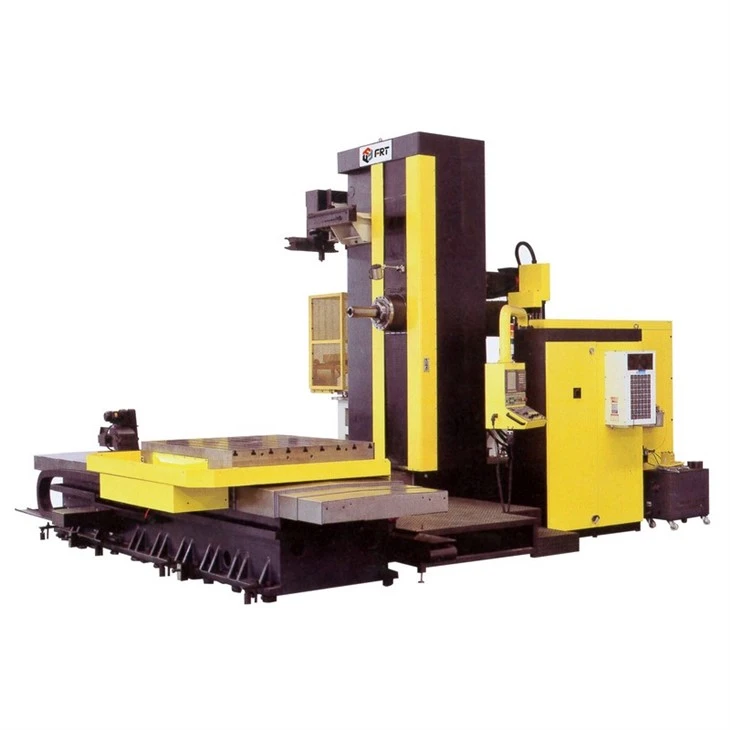

Horizontal-Boring-And-Milling-Machine

Τεχνικές προδιαγραφές		FRT - B1600	FRT - B1800
Ταξίδι
Ταξιδιού πίνακα εργασίας (x/y/z)	mm	2500/1600/Z1600/W700	2800/1800/Z1800/W1000
Τραπέζι εργασίας
Μέγεθος πίνακα	mm	1600x1600	1800x1800
Ατρακτος
Η διάσταση του άξονα	mm	130	160
Ακρίβεια
Ακρίβεια θέσης	mm	0.015/1000	0.015/1000

Επικοινωνία τώρα

Λειτουργίες οριζόντιας μηχανής βαρετής και άλεσης

Το βαρετό, ως βασική λειτουργία, μπορεί να μεγεθύνει ή να τελειώσει τις υπάρχουσες τρύπες σε ακριβείς διαστάσεις. Οι λειτουργίες φρεζαρίσματος περιλαμβάνουν γεώτρηση, άλεση προσώπου, χειροκίνητη άλεση, άλεση υποδοχής και άλλες λειτουργίες για τη δημιουργία σύνθετων σχημάτων και χαρακτηριστικών σε τεμάχια εργασίας. Η βαρετή λειτουργία μπορεί να τρυπήσει με ακρίβεια τρύπες διαφόρων μεγεθών και βάθους. Ορισμένα μηχανήματα είναι επίσης εξοπλισμένα με λειτουργίες πατώματος και μπορούν να εκτελούν σπείρωμα άτρακτες. Με τη βοήθεια ενός περιστροφικού πίνακα και ενός πολλαπλού - κίνησης άξονα, το μηχάνημα μπορεί να δημιουργήσει σύνθετα σχήματα, κεκλιμένες επιφάνειες και γωνίες σύνθετων στο τεμάχιο εργασίας. Ταυτόχρονα, το μηχάνημα έχει σχεδιαστεί για υψηλή δημιουργία ακριβείας και είναι κατάλληλο για εφαρμογές που απαιτούν αυστηρές ανοχές και ακριβή τοποθέτηση. Η τοποθέτησή του και το ενισχυμένο δομικό επίπεδο είναι πολύ κατάλληλες για την επεξεργασία βαρέων προϊόντων.

Κύρια μέρη ακρίβειας της οριζόντιας μηχανής βαρετής και άλεσης

cnc horizontal boring machine

Οι βασικές λειτουργίες των εργαλείων εργαλείων βασίζονται στη συντονισμένη λειτουργία πολλαπλών εξαρτημάτων ακριβείας. Ο άξονας, ο κεντρικός άξονας για τον καθορισμό και την περιστροφή του εργαλείου κοπής, απαιτεί υψηλό - παραγωγή ακριβείας για τον άμεσο προσδιορισμό της ακρίβειας κατεργασίας. Οδηγός Οδηγός Εργαλείων Εργαλείων Μηχανών κατά μήκος των άξονων X, Y και Z και απαιτούν μηχανική κατεργασία και συντήρηση ακριβείας για να μειώσουν την τριβή και να εξασφαλίσουν την ακρίβεια. Οι βίδες με σφαίρες μετατρέπουν την περιστροφική κίνηση σε γραμμική κίνηση, παρέχοντας κρίσιμη υποστήριξη για την ακριβή τοποθέτηση των εξαρτημάτων και ένα βασικό στοιχείο για την επίτευξη αυστηρών ανοχών. Οι κλίμακες και οι κωδικοποιητές, που λειτουργούν ως πραγματικοί αισθητήρες ανάδρασης θέσης χρόνου, επιτρέπουν την ακριβή αντιστάθμιση ελέγχου και σφαλμάτων, ενισχύοντας περαιτέρω την ακρίβεια κατεργασίας.

Ταυτόχρονα, το τραπέζι εργασίας και τα εξαρτήματα εργασίας πρέπει να κατασκευάζονται με υψηλή ακρίβεια για να διασφαλιστεί ότι το τεμάχιο εργασίας είναι ασφαλώς συσφίγγεται και τοποθετείται με ακρίβεια κατά τη διάρκεια της μηχανικής κατεργασίας. Η ακριβής επιλογή και τοποθέτηση εργαλείων του εργαλείου είναι ζωτικής σημασίας για τη διατήρηση της σταθερής ποιότητας της μηχανικής κατεργασίας. Τα συστήματα ψυκτικού και λίπανσης παρέχουν θεμελιώδη υποστήριξη για τη συνολική ακρίβεια διατηρώντας σταθερές θερμοκρασίες και μειώνοντας την τριβή. Υψηλή - Ποιότητα ρουλεμάν ατράκτου εξασφαλίζουν ομαλή και ακριβή περιστροφή ατράκτου, ελαχιστοποιώντας την εκτόξευση και τη δόνηση. Το σύστημα ελέγχου CNC παρέχει ακριβείς και αξιόπιστες εντολές, οδηγώντας τον ακριβή έλεγχο των διαδικασιών κίνησης και μηχανικής μηχανής. Η ακαμψία και η σταθερότητα που παρέχονται από τη βάση και το πλαίσιο εξασφαλίζουν ότι το εργαλείο του μηχανήματος διατηρεί ακρίβεια ακόμη και όταν επεξεργάζονται βαριά τεμάχια.

Τι μπορεί να υποβληθεί σε επεξεργασία;

Οι οριζόντιες μηχανές βαρετής και φρεζαρίσματος με περιστροφικούς πίνακες μπορούν να επεξεργαστούν μια ποικιλία σύνθετων εξαρτημάτων, συμπεριλαμβανομένων των κιβωτίων ατράκτου εργαλείων, των σωμάτων κιβωτίων ταχυτήτων και άλλων εξαρτημάτων κουτιού και μπορούν να εκτελούν βαρετές τρύπες, αεροπλάνα φρεζαρίσματος και γεώτρηση πάνω τους. Μπορούν επίσης να επεξεργαστούν εξαρτήματα βραχίονα και να ολοκληρώσουν το Multi - την επεξεργασία του προσώπου και την επεξεργασία οπών. Είναι επίσης κατάλληλα για τμήματα δίσκων και με τη βοήθεια του περιστροφικού πίνακα, η κυκλική ευρετηρίαση μπορεί να επιτευχθεί για την επεξεργασία ακτινικών οπών, τις αυλακώσεις τερματισμού του προσώπου κ.λπ. Ταυτόχρονα, μπορούν να χειριστούν τα ειδικά τμήματα -, να προσαρμόσουν τη γωνία του τεμαχίου περιστρέφοντας τον πίνακα εργασίας και να πλήρη βαρετό, άλεση, γεώτρηση και άλλες διαδικασίες σε διαφορετικές κατευθύνσεις. Είναι ιδιαίτερα κατάλληλο για σύνθετα μέρη που απαιτούν επεξεργασία σταθμών πολλαπλών -.
