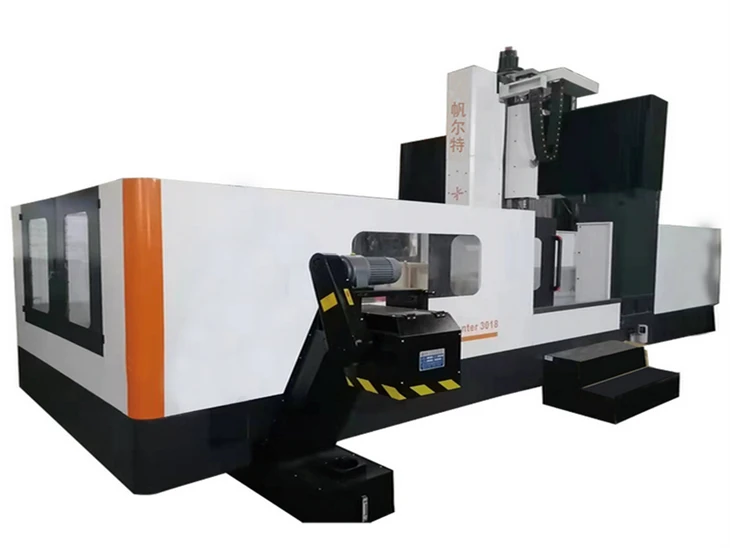

Μηχανή φρεζαρίσματος CNC 3 αξόνων
Περιγραφή προϊόντων
Ένα μηχάνημα 3 - άξονα CNC είναι ένας τύπος μηχάνημα αριθμητικού ελέγχου υπολογιστών (CNC) που χρησιμοποιείται για την κατεργασία ακριβείας διαφόρων υλικών, όπως μέταλλο, πλαστικό ή ξύλο. Χρησιμοποιεί το λογισμικό Computer - με τη βοήθεια (CAD) και το λογισμικό κατασκευής (CAM) για τον έλεγχο της κίνησης των εργαλείων κοπής σε τρεις άξονες: x, y και z.Το μηχάνημα είναι ένα μηχάνημα άλεσης που βασίζεται σε ένα σύστημα αριθμητικού ελέγχου (CNC), ικανό για ανεξάρτητη ή συντονισμένη κίνηση των τριών γραμμικών αξόνων συντεταγμένων (x, y και z). Θεωρείται το "βασικό" μηχάνημα φρεζαρίσματος CNC.
Ορισμός άξονα:
X - άξονας: γραμμική κίνηση του πίνακα εργασίας κατά μήκος της βάσης στο "μπροστινό - πίσω" κατεύθυνση;
Y - άξονας: γραμμική κίνηση του πίνακα εργασίας κατά μήκος του crossbeam στο "αριστερό - δεξιά" κατεύθυνση?
Z - άξονας: γραμμική κίνηση του άξονα κατά μήκος του μνήμη RAM στο "UP - κάτω" κατεύθυνση;
Core Logic: Το τεμάχιο εργασίας παραμένει ακίνητο, ενώ οι τρεις άξονες (πίνακας, μνήμης RAM και άξονας) εκτελούν άλεση, βαρετό και άλλες λειτουργίες με συντονισμένο τρόπο.
Παράμετροι εργαλείου εργαλείου
| Τεχνικές προδιαγραφές | FRT - sp4025 | FRT - sp6035 | FRT - sp8540 | FRT - sp10042 | |
| Ταξίδι | |||||
| Ταξιδιού πίνακα εργασίας (x/y/z) | mm | 4000/2700/1000 | 6000/3700/1250 | 8500/4300/1400 | 10000/4500/1500 |
| Απόσταση από την επιφάνεια του άξονα έως το δίπλωμα εργασίας | mm | 300-1300 | 400-1650 | 400-1800 | 400-1900 |
| Πλάτος γερανού | mm | 2500 | 3500 | 4000 | 4200 |
| Σιδηροδρομικός τρόπος | Τρεις ράγες οδηγών /δύο γραμμικών οδηγών, μία σκληρυμένη σιδηροτροχιά | ||||
Κύρια μέρη της μηχανής άλεσης CNC 3 αξόνων
Τα κύρια συστατικά μιας μηχανής άξονας 3 - είναι η βάση, ο πίνακας, η σταυροειδών, η στήλη και η μνήμη RAM. Είναι επίσης εξοπλισμένα με γραμμικούς οδηγούς και βίδες μεγάλης διαμέτρου. Το σύστημα μπορεί να χρησιμοποιηθεί με Siemens και άλλο εξοπλισμό. Για να διατηρηθεί η ακρίβεια, εκτός από την ακρίβεια του συστήματος και των χύτευσης μηχανών, οι κωδικοποιητές και οι κλίμακες σχάρας είναι επίσης προαιρετικές. Περιλαμβάνονται επίσης ένα σύστημα ψύξης λαδιού και λίπανσης.
Τα μεταλλικά υλικά μπορούν να υποβληθούν σε επεξεργασία
1 δομικά μέρη: μηχανικά μέρη (όπως κενά γρανάζια, καθίσματα ρουλεμάν, ράβδοι σύνδεσης, φλάντζες), περιβλήματα εξοπλισμού (όπως καλύμματα κινητικού άκρου).
2. Μέρη ακριβείας: Ηλεκτρονικά εξαρτήματα (όπως τοποθέτηση πλακέτας κυκλώματος, περιβλήματα αισθητήρων), κοιλότητες μούχλας (απλά πλαστικά καλούπια, επίπεδες κοιλότητες στο
σφράγιση)?
3. Προσαρμοσμένα μέρη: μη - Τυπικά μπουλόνια, μεταλλικές αγκύλες και φωτιστικά (όπως μπλοκ τοποθέτησης και βάσεις σύσφιξης).
