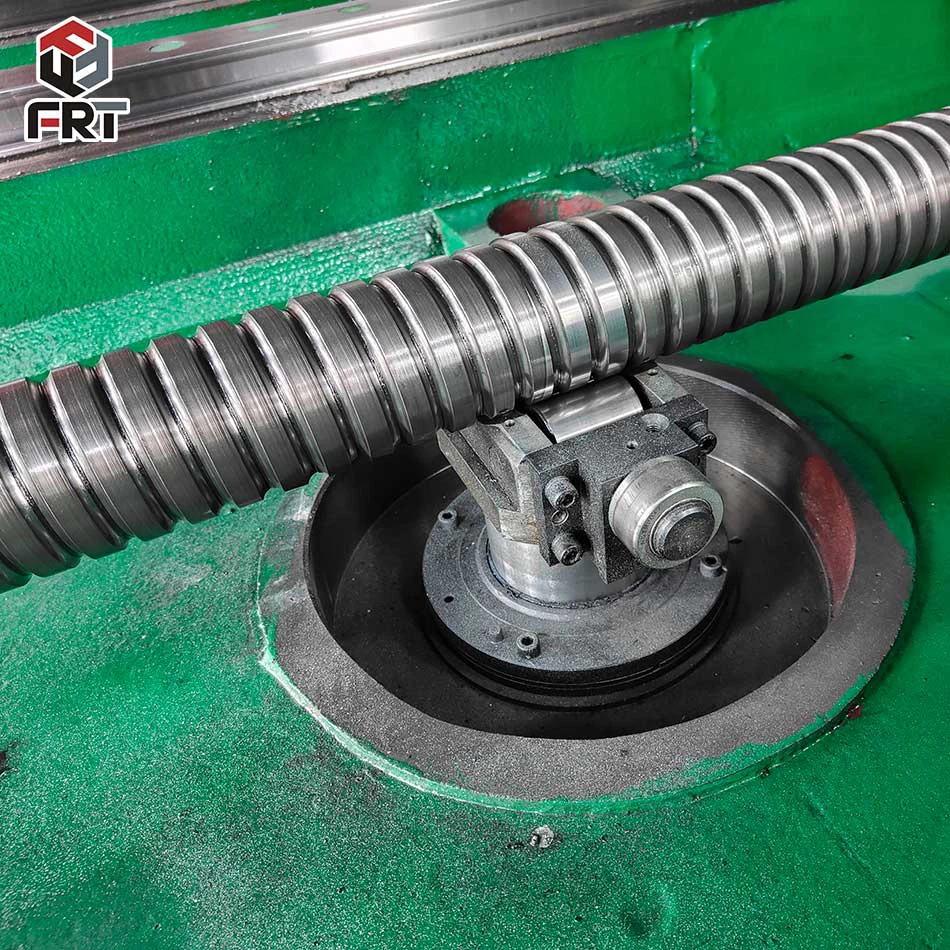

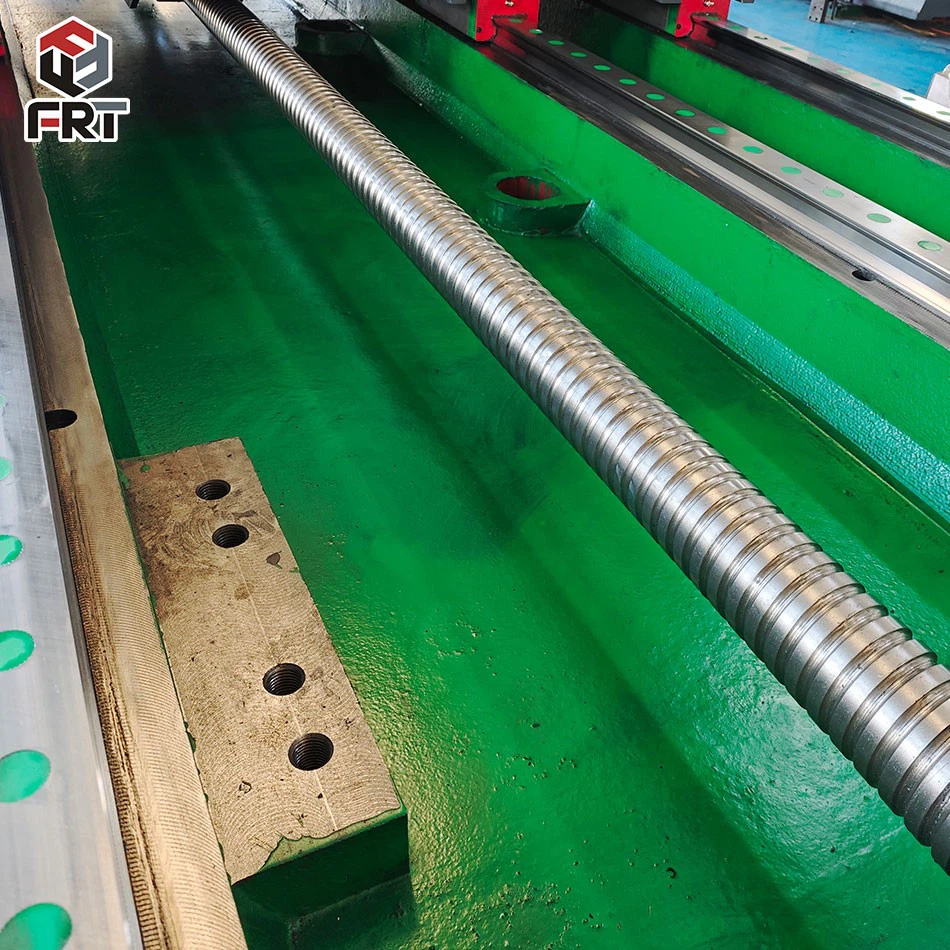

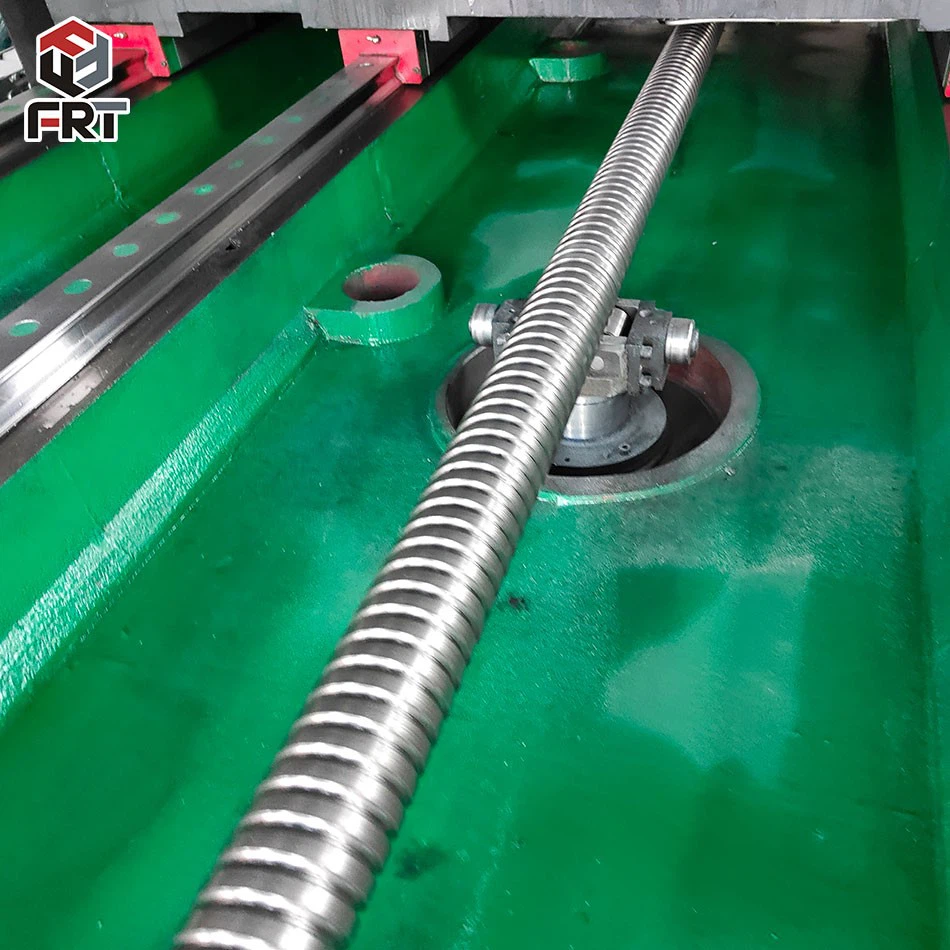

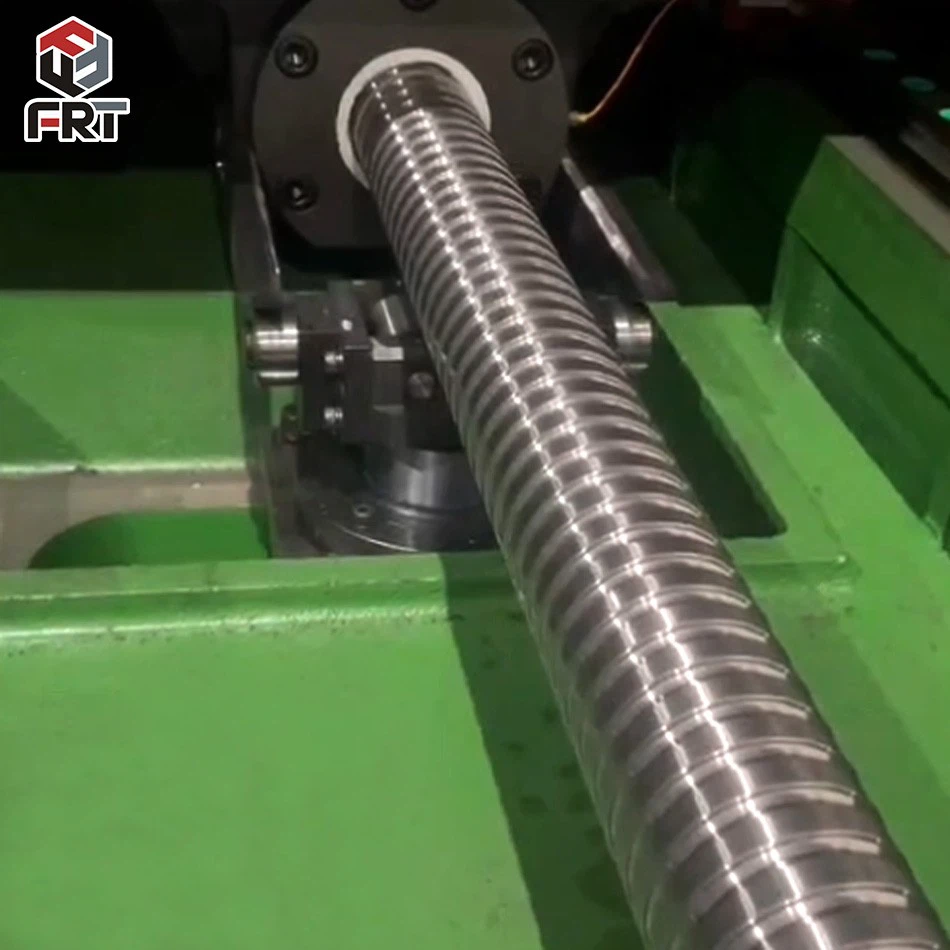

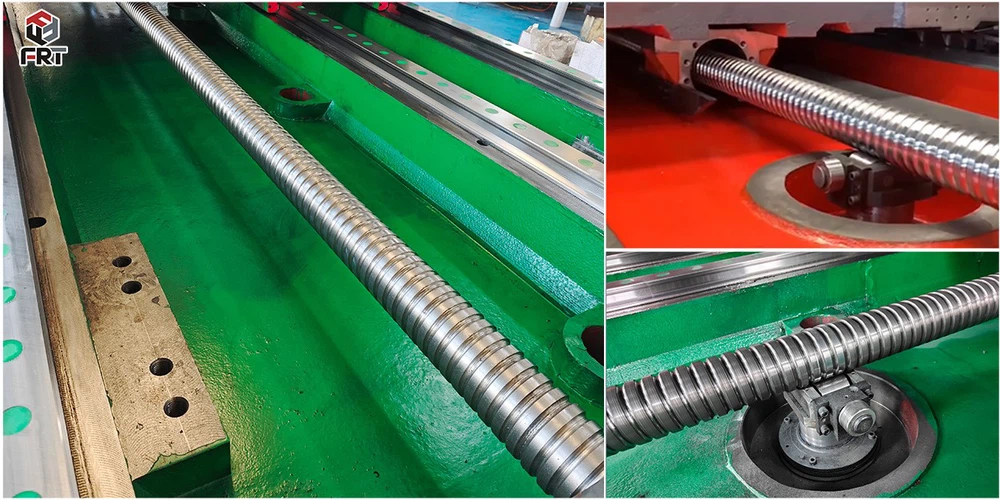

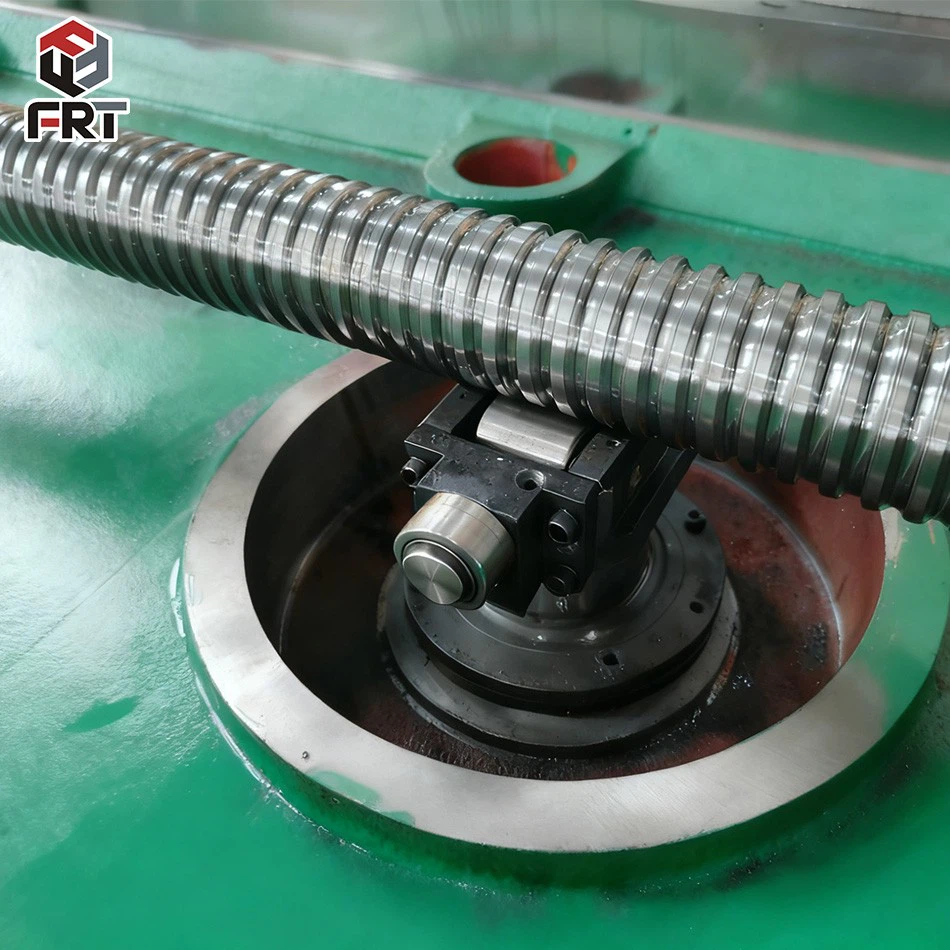

CNC σφαιρική βίδα
βασική περιγραφή
Ως βασικό εξάρτημα μετάδοσης στον εξοπλισμό CNC, οι σφαιρικές βίδες CNC δίνουν έμφαση στα χαρακτηριστικά μετάδοσης υψηλής ακρίβειας και{0}χαμηλών απωλειών, με συμπαγή δομή και βολική συναρμολόγηση και αποσυναρμολόγηση. Κατά τη λειτουργία, παρουσιάζουν χαμηλή αντίσταση τριβής, χαμηλότερη κατανάλωση ενέργειας και μικρή αντίστροφη κίνηση μετάδοσης, μειώνοντας αποτελεσματικά την απόκλιση τροφοδοσίας και βελτιώνοντας τον ρυθμό διέλευσης της κατεργασίας του τεμαχίου. Είναι συμβατά με διάφορες αυτοματοποιημένες μηχανές CNC, ολοκληρώνοντας σταθερά τη γρήγορη τροφοδοσία, την ακριβή τοποθέτηση και τις ενέργειες μικρο-ρύθμισης. Δεν παραμορφώνονται ή φοριούνται εύκολα κατά τη διάρκεια-μακροχρόνιας χρήσης, με αποτέλεσμα τη μεγάλη διάρκεια ζωής. Για την κάλυψη τόσο των γενικών αναγκών κατεργασίας όσο και των εφαρμογών υψηλών{7}προτύπων, όπως η κατασκευή καλουπιών ακριβείας και το φινίρισμα υλικού, οι σφαιρικές βίδες είναι απαραίτητα βασικά εξαρτήματα για τη βελτίωση της απόδοσης επεξεργασίας και της ποιότητας του εξοπλισμού CNC.

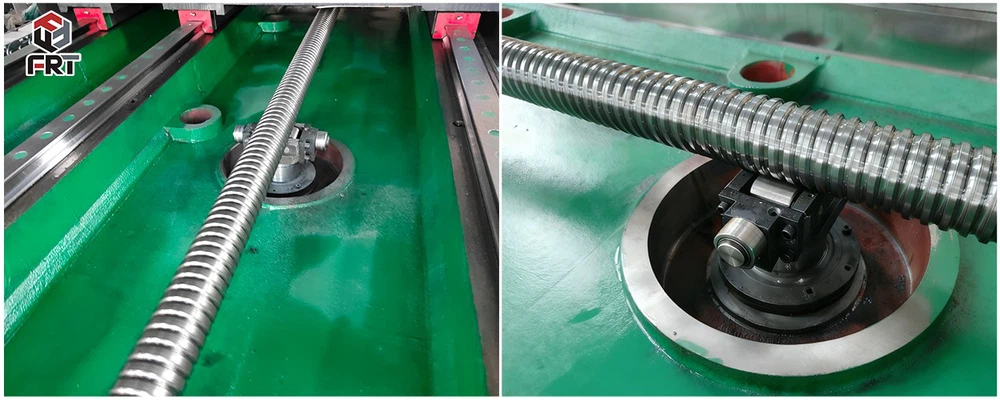

εικών
Παράμετρος μοντέλου σφαιρικής βίδας για cNC Gantry mil / μηχάνημα διάτρησης δαπέδου
|
Μοντέλο |
Ονομαστική διάμετρος (mm) |
Μόλυβδος (mm) |
Διάμετρος μπάλας (mm) |
Ονομαστικό δυναμικό φορτίο (kN) |
Ονομαστικό στατικό φορτίο (kN) |
Κατηγορία Ακρίβειας |
|
FF5010 |
50 |
10 |
7.144 |
96 |
215 |
C3/C5 |
|
FF6316 |
63 |
16 |
9.525 |
138 |
325 |
C3/C5 |
|
FF8020 |
80 |
20 |
11.112 |
186 |
452 |
C3/C5 |
|
FF6320 |
63 |
20 |
9.525 |
145 |
332 |
C5 |
|
FF8025 |
80 |
25 |
11.112 |
192 |
460 |
C5 |
|
Μοντέλο |
Συμβατές θέσεις άξονα εργαλειομηχανών |
Βασικά εφαρμοστέα σενάρια |
|
FF5010 |
Άξονας W-: Τροφοδοσία βαρέως ράβδου, τροφοδοσία πλευρικής κεφαλής φρεζαρίσματος |
Λεπτή-ρύθμιση τροφοδοσίας και ακριβής κίνηση μικρής-εμβέλειας για μηχανές διάτρησης δαπέδου-τύπου |
|
FF6316 |
Άξονας Z-: Τροφοδοσία άξονα, τραπέζι βαρέως- |
Βαριά κοπή σε μηχανές φρεζαρίσματος, κύρια τροφοδοσία για μηχανές διάτρησης δαπέδου-τύπου |
|
FF8020 |
Χ/Υ μεγάλη διαδρομή, ανύψωση δοκών |
Κίνηση μεγάλης-μεταφοράς και υψηλού φορτίου- σε μεγάλες μηχανές φρεζαρίσματος |
|
FF6320 |
Άξονας ροής υψηλής-ταχύτητας |
Γρήγορες λειτουργίες τροφοδοσίας σε βαριές-εργαλειομηχανές |
|
FF8025 |
Άξονας ταχείας διέλευσης υψηλής ισχύος- |
Γρήγορες λειτουργίες τροφοδοσίας σε βαριές-εργαλειομηχανές |
τεχνικές παράμετροι για σφαιρική βίδα cNC
| Είδος | Τυπικές παράμετροι |
| Βιδωτό Υλικό | GCr15 / δομικός χάλυβας από κράμα ενανθράκωσης |
| Σκληρότητα απόσβεσης | HRC60±2 |
| Δομή προφόρτισης | Προφόρτιση διπλού παξιμαδιού, χωρίς οπισθοδρόμηση μετάδοσης |
| Τύπος τοποθέτησης | Διορθώθηκε-Σταθερός τύπος (Πρότυπο για εξαιρετικά-Μεγάλη διαδρομή) |
| Εφαρμοστέο εγκεφαλικό επεισόδιο | 1500-8000mm, Προσαρμόσιμο |
| Ακρίβεια τοποθέτησης | Μικρότερο ή ίσο με 0,008mm/300mm |
| Αξεσουάρ | Τηλεσκοπικό κάλυμμα σκόνης, ατσάλινο προστατευτικό ζώνης |
| Προϋποθέσεις Εφαρμογής | Βαρύ φορτίο, συνεχής μακροχρόνια-Λειτουργία κοπής χρόνου |
Πώς να επιλέξετε μια σφαιρική βίδα CNC
Αρχικά, υπολογίστε το πραγματικό φορτίο για να βεβαιωθείτε ότι είναι χαμηλότερο από τα ονομαστικά δυναμικά και στατικά φορτία, επιτρέποντας ένα επαρκές περιθώριο ασφαλείας. Περαιτέρω μείωση της χρήσης φορτίου υπό συνθήκες βαρέως-προσκρούσεων φορτίου για την αποφυγή παραμόρφωσης και ζημιάς της βίδας.
Δεύτερον, επιλέξτε τον βαθμό ακρίβειας με βάση τις απαιτήσεις τοποθέτησης του εξοπλισμού. Η κατηγορία C5 προτιμάται για κατεργασία ακριβείας, ενώ η κατηγορία C7 είναι κατάλληλη για γενικό εξοπλισμό CNC, αποφεύγοντας τυφλά τη χρήση υψηλότερων προδιαγραφών που αυξάνουν το κόστος. Ταιριάξτε εύλογα τη διάμετρο της βίδας και το καλώδιο, ελέγχοντας αυστηρά την αναλογία μήκους-προς-διαμέτρου για μεγάλες διαδρομές για να διασφαλιστεί η δομική ακαμψία και να αποφευχθούν προβλήματα συντονισμού κατά τη λειτουργία υψηλής-ταχύτητας.
Ταυτόχρονα, αντιστοιχίστε το προβάδισμα στην ταχύτητα λειτουργίας, εξισορροπώντας την απόδοση μετάδοσης και την ώθηση εξόδου και τηρήστε αυστηρά το εύρος τιμών DN για να αποτρέψετε τη φθορά σε υψηλές-θερμοκρασίες. Για την προφόρτιση, δώστε προτεραιότητα σε μια δομή διπλού-παξιμαδιού, επιλέγοντας τον κατάλληλο βαθμό προφόρτισης με βάση το βάρος του φορτίου για να εξαλείψετε την αντίδραση μετάδοσης και να βελτιώσετε τη λειτουργική σταθερότητα.
Κατά την επιλογή, επαληθεύστε επίσης την κρίσιμη ταχύτητα και τη διάρκεια ζωής, ταιριάζοντας με μια κατάλληλη μέθοδο εγκατάστασης τελικής-υποστήριξης για προσαρμογή στη δομή μετάδοσης της εργαλειομηχανής. Στην καθημερινή λειτουργία, λάβετε υπόψη την ομοαξονικότητα εγκατάστασης, την προστασία λίπανσης και την ταχύτητα λειτουργίας για να διασφαλίσετε την ακρίβεια μηχανικής κατεργασίας του εξοπλισμού CNC και τη λειτουργική σταθερότητα, παρατείνοντας παράλληλα τη διάρκεια ζωής της βίδας, εξισορροπώντας την πρακτικότητα και την οικονομία.
Δημοφιλείς Ετικέτες: cnc σφαιρική βίδα, Κίνα κατασκευαστής βιδών cnc
Ένα ζευγάρι
ΌχιΕπόμενη

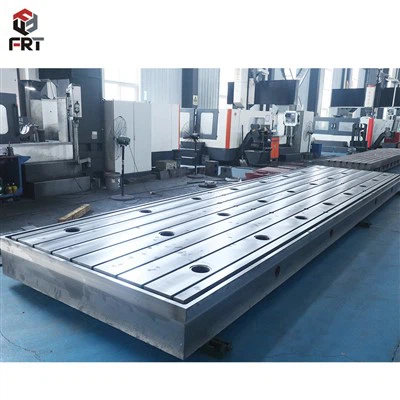

Τραπέζι εργασίας μηχανής CncΜπορεί επίσης να σας αρέσει
